法蘭式磁粉離合器結構參數
發布時間：2017-07-19 新聞來源：：臺菱傳動官網

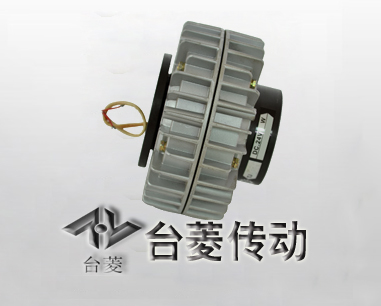

法蘭式磁粉離合器是由主動轉子（輸入軸）、從動轉子（輸出軸）、含激磁線圈的磁軛組成，三部分相對同心裝配，形成了一個可以相對轉動的整體，在主動轉子和從動轉子之間的環形空隙（工作腔）內填有高導磁的合金磁粉。激磁線圈無線電劉通過時，工作腔中的慈恩呈現松散狀態，在主動轉子所產生的離心力作用下，磁粉被均勻地甩在主動轉子內壁上，主、從轉子之間無力的相互作用，磁粉離合器處于分離狀態，沒有轉矩的傳遞。激磁線圈有電流通過時，磁軛中產生工作磁通，工作腔中的磁粉沿磁通方向呈鏈狀鏈接起來（形成磁粉鏈），磁粉離合器就是靠此時磁粉與磁粉、磁粉與工作面之間的摩擦力和磁粉鏈之間的抗剪力來傳遞轉矩，磁粉離合器處于結合狀態。切斷電流時，磁通隨激磁電流的小事二小時，磁粉在重力作用下又重新處于松散狀態，并在離心力作用下，被甩在主動轉子的內壁上，磁粉離合器又處于分離狀態。磁粉制動器與磁粉離合器原理相同，只要磁粉離合器的從動轉子加以固定，就形成了磁粉制動器。東莞臺靈機電有限公司專業生產磁粉離合器制動器，電磁離合器制動器、張力控制器等傳動配附件；產品咨詢熱線：1800-2922-990
1、線圈靜止型磁粉離合器和磁粉制動器是控制輸入電流，達到改變輸出轉鉅的自動化器件。
2、當線圈不通電時，輸入軸旋轉，磁粉在離心力的作用下，壓附于夾環內壁，輸出軸與輸入軸沒有接觸，
此時，為空轉狀態。
3、當線圈通電時，磁粉在磁力線作用下產生磁鏈，從而使輸出軸與輸入軸成為一剛體而旋轉，
并在超載時產生滑差，此時為工作狀態。從而達到傳遞扭矩的目的。
磁性電介質在電磁場的影響下發生物理性質的變化，而使磁粉離合器的主從動部分聯結在一起。
當電磁失線圈通電后，磁通經磁性電介質（磁粉）形成虛線閉合回路。流動狀態的磁性介質在磁場中開始凝固起來。當磁場強度很大時，磁粉幾乎變成一個固體，同時在電磁鐵和從動盤之間磁粉粒子形成磁鏈，把主動盤和電磁鐵聯系在一起。若通過電磁鐵線圈中的電流愈大，那么磁鏈的數目就愈多，而且磁鏈也愈強。當磁鏈多且強時，則磁粉離合器傳遞扭矩的能力就愈大。當通過電磁鐵線圈的電流到某一定值時，
磁性電介質足以使用磁粉離合器的主動部分和從動剖分緊密聯在一起，磁粉離合器將停止打滑，離合器完全接合。當磁場消失時，磁性電介質重新又成為流動休，離合器主從動部分之間的聯系消失，
離合器重新分離。
法蘭式磁粉離合器應用范圍

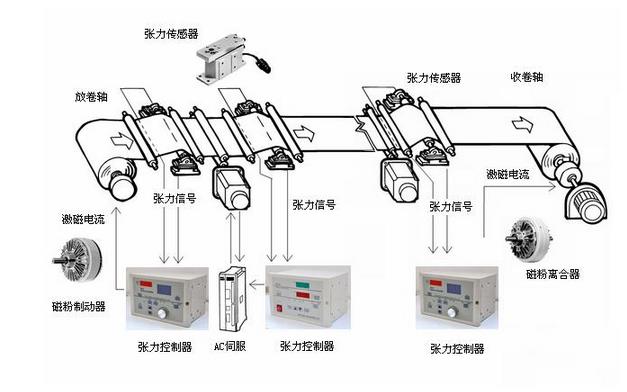

由于磁粉離合器、制動器具有以上特點，現已被廣泛應用于造紙、印刷、 塑料、橡膠、紡織、
印染、電線電纜、冶金以及其他有關卷取加工行業中的放卷和收卷張力控制。
另外磁粉離合器還可用于緩沖起動、過載保護、調速等。
磁粉制動器還經常被用于傳動機械的測功加載和制動等。
1、線圈靜止型磁粉離合器和磁粉制動器是控制輸入電流，達到改變輸出轉鉅的自動化器件。
2、當線圈不通電時，輸入軸旋轉，磁粉在離心力的作用下，壓附于夾環內壁，輸出軸與輸入軸沒有接觸，
此時，為空轉狀態。
3、當線圈通電時，磁粉在磁力線作用下產生磁鏈，從而使輸出軸與輸入軸成為一剛體而旋轉，
并在超載時產生滑差，此時為工作狀態。從而達到傳遞扭矩的目的。
磁性電介質在電磁場的影響下發生物理性質的變化，而使磁粉離合器的主從動部分聯結在一起。

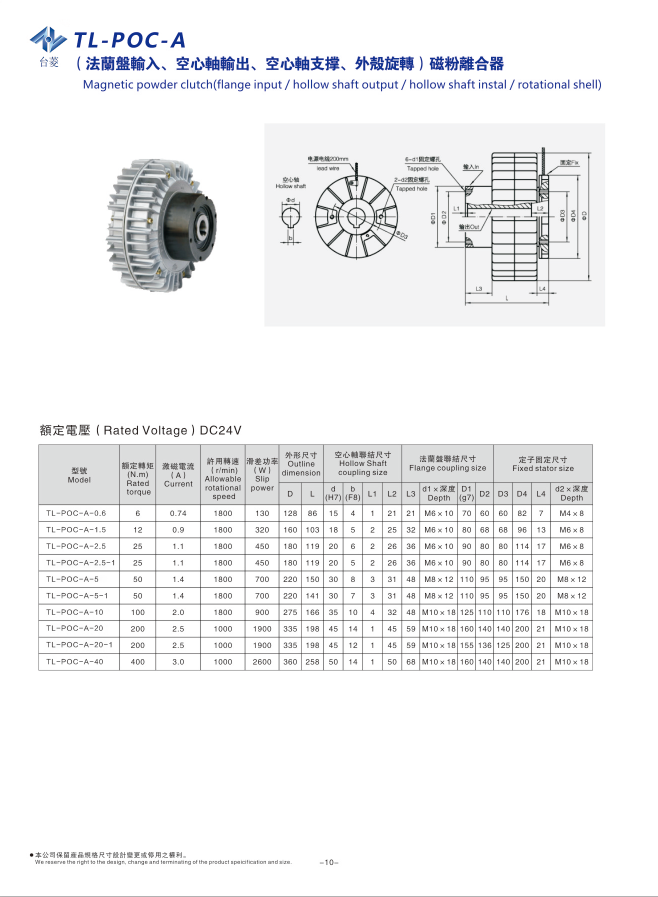

法蘭式磁粉離合器結構參數
其工作情況如下：
當電磁失線圈通電后，磁通經磁性電介質（磁粉）形成虛線閉合回路。流動狀態的磁性介質在磁場中開始凝固起來。當磁場強度很大時，磁粉幾乎變成一個固體，同時在電磁鐵和從動盤之間磁粉粒子形成磁鏈，把主動盤和電磁鐵聯系在一起。若通過電磁鐵線圈中的電流愈大，那么磁鏈的數目就愈多，而且磁鏈也愈強。當磁鏈多且強時，則磁粉離合器傳遞扭矩的能力就愈大。當通過電磁鐵線圈的電流到某一定值時，
磁性電介質足以使用磁粉離合器的主動部分和從動剖分緊密聯在一起，磁粉離合器將停止打滑，離合器完全接合。當磁場消失時，磁性電介質重新又成為流動休，離合器主從動部分之間的聯系消失，
離合器重新分離。
法蘭式磁粉離合器應用范圍
由于磁粉離合器、制動器具有以上特點，現已被廣泛應用于造紙、印刷、 塑料、橡膠、紡織、
印染、電線電纜、冶金以及其他有關卷取加工行業中的放卷和收卷張力控制。
另外磁粉離合器還可用于緩沖起動、過載保護、調速等。
磁粉制動器還經常被用于傳動機械的測功加載和制動等。
